称重传感器的工作原理和应用规范
衡准衡器 日期:2023-03-04 15:14:45 人气:284

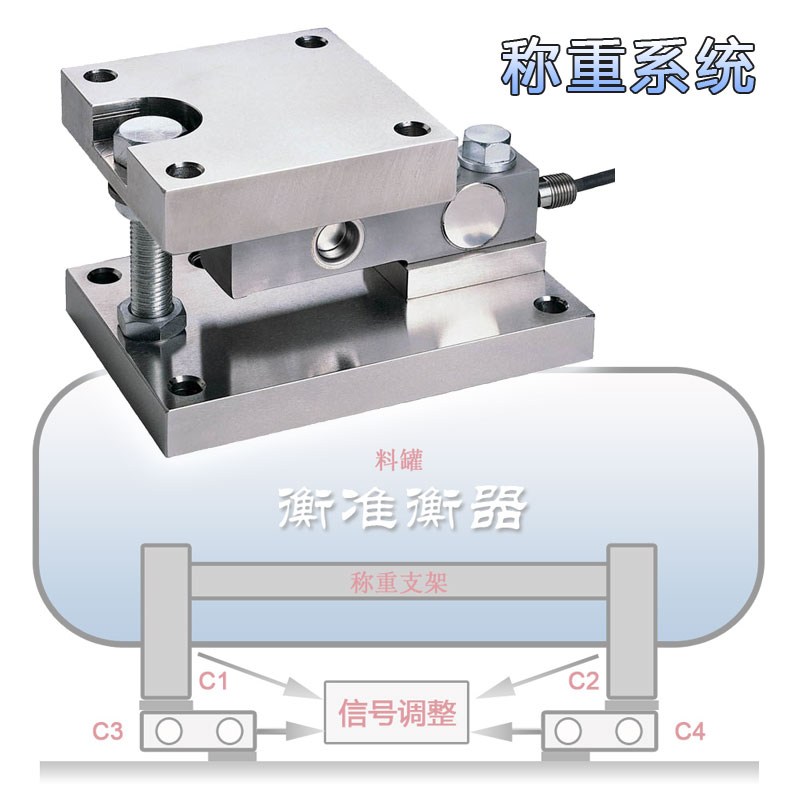

电阻应变式称重传感器是目前工业用的称重传感器的主流产品，其价位适中，技术成熟，测量性能稳定，在目前的工业称重和贸易称重的电子秤等领域应用广泛。目前应用的模拟传感器基本上都是属于电阻应变式称重传感器。

称重传感器的金属主体部分，电阻应变片贴在弹性元件上，弹性元件受力变形时，其上的应变片随之变形，并导致电阻改变。测量电路测出应变片电阻的变化并变换为与外力大小成比例的电信号输出。电信号经过仪表的处理后以数字形式显示出被测物的质量。弹性体弹性元件，敏感梁在外力作用下产生弹性变形，使粘贴在他表面的电阻应变片转换元件也随同产生变形，电阻应变片变形后，它的阻值将发生变化增大或减小，再经相应的测量电路把这一电阻变化转换为电信号电压或电流，从而完成了将外力变换为电信号的过程。在测量过程中，重量加载到称重传感器的弹性体上会引起弹性变形。电阻应变式称重传感器的工作过程应变正向和负向通过安装在弹性体上的应变片转换为电子信号。最简单的弯曲梁称重传感器只有一个应变片。
称重传感器国际定义规范：导线一般分为四线制和六线制，包含正激励（输入电源+ Exc+）,负激励（输入电源- Exc-），正信号（传感器输出信号+  Sig+），负信号(传感器输出信号- Sig-),屏蔽线（Shield），（SEN+） 负反馈(SEN-)，其中屏蔽线一端连接在传感器的弹性体金属部分，在导线的编织成网状包裹住其他导线，外层再套上绝缘的保护套，主要起到屏蔽干扰信号和电磁波的作用，另一端连接到仪表的屏蔽线接线端子或者是仪表的金属外壳上。
