模拟量类比电子秤

模拟量电子秤3kg/6kg/15kg/30kg类比4~20mA监控PLC管理
衡准衡器 日期:2024-02-14 16:12:18
人气:1192

TM-AV电子秤模拟量4~20mA监控PLC类比管理:通过电子称重仪表实现重量数据转换模拟量输出,类比4~20mA/0~10V输出与外部PLC或上位机实现工业称重控制和管理。电子称重报警控制,根据重量信号控制外部设备工作状态实现准确计量安全生产,可以控制电磁阀、报警灯,继电器等电器设备。TM-AV电子秤称量/分度值:3公斤/0.5克,6公斤/1克,15公斤/2克,30公斤/5克。秤盘尺寸:280mm × 280mm。本产品适用于金属、五金、电子、化工、医药、纺织、印染、食品、印刷、科研、等各种需要称重的行业使用。

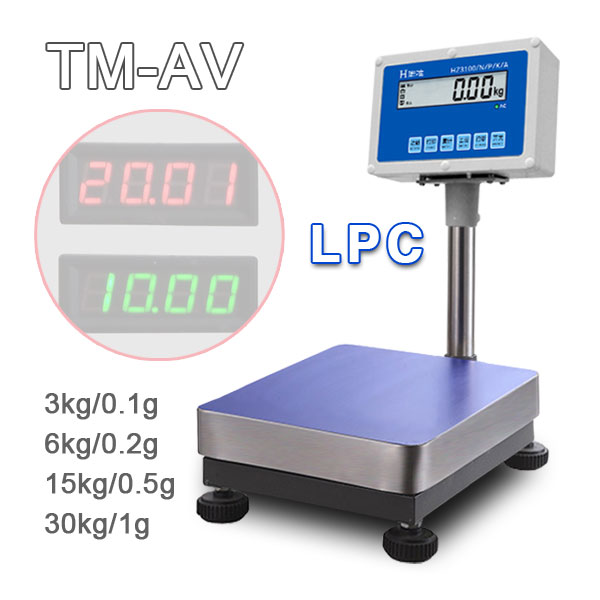

TM模拟量电子秤4-20mA类比监控
电子秤传感器信号经过AD转换为数字码送给单片机,利用电子秤程序进行校正得到实际重量值进行显示,由电子秤单片机输出重量数字信号,经过DA转换为模拟信号经过运放电路条理成线性信号4~20mA或0-10V。电子秤模拟量输出连接PLC控制称重,工业电子称重模拟量输出,连接上位机PLC有效控制现场生产工艺。
A、传感器信号经过AD转换为数字码送给单片机,利用电子秤程序进行校正得到实际重量值进行显示。
B、有电子秤单片机输出重量数字信号,经过DA转换为模拟信号经过运放电路条理成线性信号4~20mA或0-10V。
1、重量归零:空秤时如果零点不为零,可以按[归零]键使之回到零点;
2、重量去皮:空秤时,皮重放秤上,按[去皮]键仪表归零提示“去皮”;
3、单位转换:可切换显示单位,克、公斤、盎司、英镑;
4、累计重量:空秤时按[功能]键再快按[累计]键,仪表最多可以累计99笔数据;
5、累计显示:空秤,按[功能]再快按[打印],显示累计次数/累计重量;
6、电池充电:电池电压过低时提示电池符号,必须进行充电;
选配功能:电子秤连接电脑,称重数据打印,三点开关量控制,数据模拟量输出。

产品型号

TM-03AV

TN-06AV

TM-15AV

TM-30AV

最大称量Max

3kg

6kg

15kg

30kg

最小称量Min

20g

40g

100g

100g

检定分度值e

1g

2g

5g

10g

实际分度值d

0.5g

1g

2g

5g

秤盘规格

不锈钢/塑胶秤盘280mm×280mm

显示方式

LCD显示字高28mm, 附LED背光

工作电源

AC220V±10,内置6V4AH可充电蓄电池(选配)

使用环境

工作温度0~40℃,工作湿度〈70%RH(无结露)

结构参数

长280mm 宽280mm 高115mm,重量4.6kg(含包装)
